Guide pour le montage d'une ligne d'abreuvement

Les systèmes d'abreuvement O'MATIC de Lubing sont conçus pour l'abreuvement optimisé et sécurisé des volailles. Un non respect des règles et consignes d'utilisation des lignes peuvent avoir des conséquences sur la sécurité, la santé des animaux et sur la durée de vie du matériel.

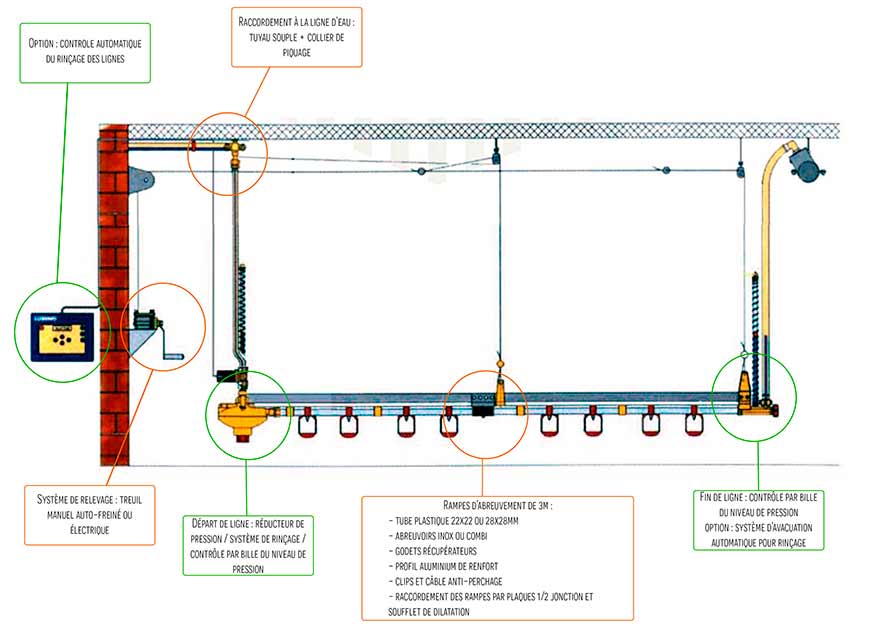

Vue d'ensemble

Vous pouvez retrouver les lignes abreuvement complètes en vente juste ici.

Attention : à partir d'une certaine longueur, l'alimentation des lignes doit être centrale pour garantir un débit suffisant et homogène.

Pour toutes les espèces sauf canards et oies :

3 à 63 m : alimentation en bout de ligne

66 à 132 m : alimentation centrale

Pour canards et oies :

3 à 27 m : alimentation en bout de ligne

30 à 66 m : alimentation centrale

Conditionnement

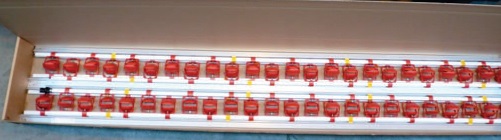

Les équipements sont livrés pré-montés et complets avec tous les accessoires nécessaires pour le montage.

Les extensions de 3m sont livrées pré-montées avec le soufflet de dilatation. La première extension est identifiable avec une étiquette "début de ligne" et la dernière extension avec une étiquette "fin de rampe".

Kit début et fin de ligne :

Kit treuil auto freiné :

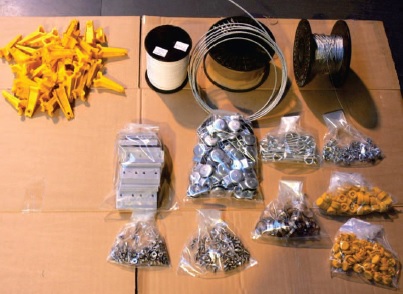

Accessoires pour le montage :

Montage

Le relevage :

• Fixer la poulie diam 80 et l’équerre
• Fixer l’avant dernière poulie diam 32 (poulie + piton 6x120)
• Fixer le treuil
• Passer le câble principal – bien veiller au déroulage pour éviter le torsadage
• Le bloquer provisoirement derrière l’avant dernière poulie, puis le fixer au treuil et le tendre modérément

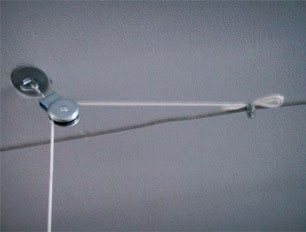

• Mettre en place tous les pitons et poulies diam 32 (1 tous les 3 mètres). Faire de même pour la dernière poulie diamètre 32 et les éventuelles poulies de rappel
• La dernière cordelette ou câble fixée en fin de ligne sera passée dans les 2 dernières poulies diam 32 et raccordée au câble principal
• Fermer tous les crochets de poulies et des pitons

Retrouvez les accessoires de relevage en cliquant ici.

Les extensions :

• Poser les extensions pré-montées de 3 m au sol
• Mettre les soufflets à l’opposé du réservoir ou réducteur de pression
• Vérifier la première et la dernière extension : elles sont marquées par un autocollant « début de ligne » & « fin de rampe »
• Vérifier que l’intérieur des tuyauteries plastiques est propre

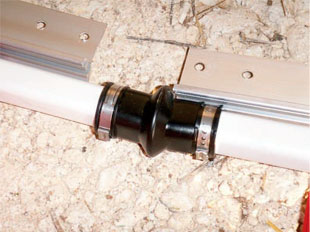

• Emboîter les soufflets sur les rampes suivantes sans serrer les colliers

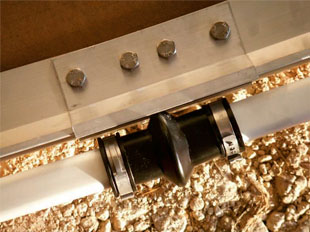

• Installer les ½ jonctions sur les profils aluminium (serrage à la main pour commencer)

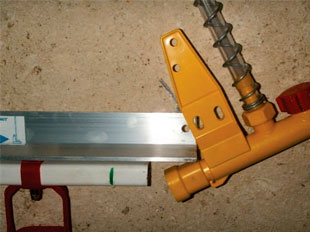

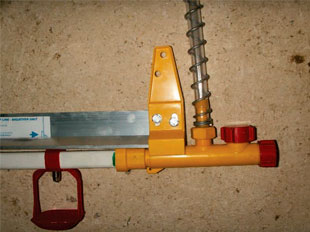

• Emboîter et fixer les départs (réservoir ou réducteur) et les fins de rampes

Vous pouvez retrouver les accessoires de ligne pipettes disponibles juste ici.

Mise en place sur le relevage

• Installer le câble anti perchage (électrification du câble anti perchage si nécessaire)

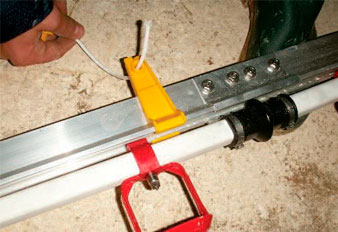

• Passer toutes les cordelettes (ou câbles) dans les trous des supports anti-perchage et dans les supports de réservoir ou réducteur de pression

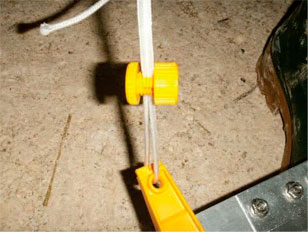

• Poser les serres-câble à molette en plastique et tendre légèrement les cordelettes
• Lever l’ensemble des rampes assemblées à hauteur de travail
• Serrer tous les boulons des ½ jonctions sur les profils en aluminium
• Serrer les colliers des soufflets avec une tenaille

Raccordement à la ligne d'eau et mise en service

• Raccorder le réservoir sphérique ou le réducteur de pression à la ligne d’eau en utilisant le tuyau souple, les raccords et le collier de piquage fourni
• Mettre en pression et rincer la ligne (évacuation des poussières et copeaux éventuels lors du montage)
• Vérifier l'étanchéité et régler la mise à niveau des lignes (ajuster les cordelettes si nécessaire)

Utilisation

Pour une utilisation optimale, quelques règles sont à suivre.

La hauteur de relevage doit être vérifiée et ajustée tous les deux jours. Le cou de l'animal doit être en extension, quelque soit l'âge et les animaux doivent pouvoir passer facilement sous les rampes d'abreuvement.

En cas de pente trop prononcée du sol, des écarts de pression peuvent apparaître le long de la ligne d'abreuvement. Il est possible de rééquilibre les pressions à l'aide de redresseur de pente.

Un rinçage régulier des lignes est aussi primordial pour avoir un meilleur entretien des équipements et assurer leur efficacité ainsi que leur durée de vie. Le rinçage peut être fait pendant l'abreuvement, aussi souvent que possible.
